Câble Résistant au Feu
300/500V Isolant Mica+PR/SR & Blindage Général Câbles d'Instrumentation (multiconducteurs)RE-2X(St)H...CI. FE 180 PH30 ( CU/MGT+XLPE/OSCR/LSZH 300/500V Classe 2 )
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Integrite de circuits |
IEC 60331-21; BS 6387 CWZ; DIN VDE 0472-814(FE180); |
Integrite de circuit du système |
DIN 4102-12, E30 Selon lay system |
Non propagateur de la flamme |
EN 60332-1-2; IEC 60332-1-2; BS EN 60332-1-2; |
Non propagateur de l incendie |
EN 60332-3-24 (cat. C); IEC 60332-3-24; BS EN 60332-3-24; VDE 0482-332-3; NBN C 30-004 (cat. F2); NF C32-070-2.2(C1); CEI 20-22/3-4; EN 50266-2-4; DIN VDE 0482-266-2-4 |
Sans Halogène |
IEC 60754-1; EN 50267-2-1; DIN VDE 0482-267-2-1; CEI 20-37/2-1 ; BS 6425-1 |
Faible Corrosivité |
IEC 60754-2; EN 50267-2-2; DIN VDE 0482-267-2-2; CEI 20-37/2-2 ; BS 6425-2 |
Faible Fumée |
IEC 61034-1&2; EN 61034 -1&2; DIN VDE 0482-1034-1&2; CEI 20-37/3-1&2; EN 50268-1&2; BS 7622-1&2 |
Faible Toxicité |
NES 02-713; NF C 20-454 |
TENSION ASSIGNEE
300/500 V

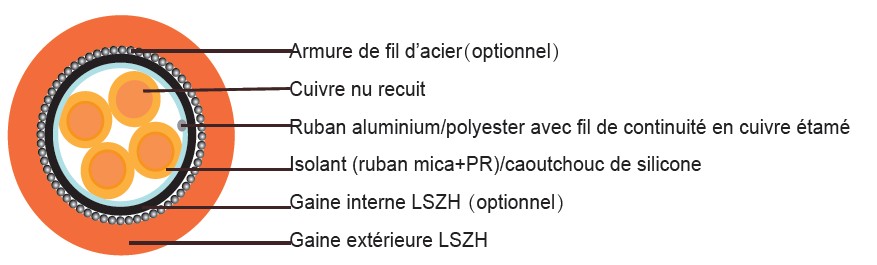

DESCRIPTIF DU CÂBLE
Âme: Cuivre nu recuit, classe 2, IEC 60228.
Isolation: Ruban mica de verre couvert par polyethylene réticulé ou compose de silicone type EI2
selon BS 7655-1.1
Câblage: Conducteur assemblée en couches concentriques avec bourrage non hydroscopique
Blindage général: Ruban aluminium/polyester avec fil de continuité en cuivre étamé section 0.5
mm sq (7/0.3mm).
Gaine interne:(optionnel): La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655à 6,1
Armure(optionnel): Armure de fil d'acier
Gaine extérieure: La catégorie LTS3 de composé thermoplastique LSZH selon BS 7655 à 6,1(La
catégorie SW2-SW4 de composé Thermodurcissable LSZH selon BS 7655 à 2,6 peut être
offerte.). Résistance aux UV, résistance aux hydrocarbures, résistance à l'huile, anti-rongeurs et
des propriétés anti-termites peuvent être offerts en option.
REPÉRAGE DES CONDUCTEURS
Couleur de Isolation: Blanc numerotes en noir.
Couleur de gaine: Orange (autres couleurs sur demande).
TYPE CODE
RE- Câbles d'instrumentation H Sans Halogène
2X PR
(St) Bande synthetic lamineee d'aluminium
2G Caoutchouc de silicone
SWA Armure de fil d'acier
FE180 Intégrité de l'isolation (950°C 180 minutes) CI Intégrité de circuits
PH 90 Test incendie pour 90 min à 830°C
CARACTÉRISTIQUES D'UTILISATION
Température ambiante d'utilisation en dynamique, plage (Installation fixe): -30°C – +90°C
Température ambiante d'utilisation en statique (Installation mobile): -20°C – +50°C
Rayon de courbure minimum: 6 x Diamètre extérieur du câble (Câbles non armé avec isolant
caoutchouc de silicone )
8 x Diamètre extérieur du câble (Câbles non armé avec isolant PR)
10 x Diamètre extérieur du câble (Câbles armé)
Electrical PROPERTIES
Tension d'essai: |
2000 V r.m.s. x 5' (Ame/Ame) |
Résistance d'isolement |
XLPE: ≥1000 MΩ x km (à 20°C) |
Température maximale sur |
XLPE: 250°C |
CARACTERISTIQUES DIMENSIONNELLES
Conducteur |
RE-2X(St)H.CI. FE
180 PH30 RE-2G(St)H.CI. FE 180 PH30 |
RE-2X(St)HSWAH...CI. FE 180 PH30 |
||||||
| Nombre de conducteurs x section des conducteurs | Nombre/Diamètre des brins nominal | épaisseur sur isolant nominale | Cables Non Armé | Cables Armé | ||||
| Diamètre extérieure nominale | Masse approx. | Diamètre sous armour | Diametre du fil armure | Diamètre extérieure nominale | Masse approx. | |||
mm2 |
no./mm |
mm |
mm |
kg/km |
mm | mm | mm | kg/km |
2 conducteurs |
||||||||
2x1.0 |
7/0.43 |
0.6 |
8.0 |
82 |
8.0 |
0.90 |
12.4 |
288 |
2x1.5 |
7/0.53 |
0.7 |
8.5 |
101 |
8.5 |
0.90 |
13.1 |
342 |
2x2.5 |
7/0.67 |
0.8 |
10.5 |
137 |
10.5 |
0.90 |
15.1 |
419 |
2x4 |
7/0.85 |
0.8 |
12.5 |
180 |
12.5 |
0.90 |
17.1 |
484 |
3 conducteurs |
||||||||
3x1.0 |
7/0.43 |
0.6 |
8.0 |
100 |
8.0 |
0.90 |
12.4 |
324 |
3x1.5 |
7/0.53 |
0.7 |
9.5 |
127 |
9.5 |
0.90 |
14.1 |
383 |
3x2.5 |
7/0.67 |
0.8 |
12.0 |
176 |
12.0 |
0.90 |
16.6 |
466 |
3x4 |
7/0.85 |
0.8 |
13.5 |
236 |
13.5 |
0.90 |
18.1 |
560 |
4 conducteurs |
||||||||
4x1.0 |
7/0.43 |
0.6 |
9.0 |
127 |
9.0 |
0.90 |
13.6 |
383 |
4x1.5 |
7/0.53 |
0.7 |
10.5 |
161 |
10.5 |
0.90 |
15.1 |
445 |
4x2.5 |
7/0.67 |
0.8 |
13.0 |
224 |
13.0 |
0.90 |
17.6 |
548 |
4x4 |
7/0.85 |
0.8 |
15.0 |
302 |
15.0 |
1.25 |
20.5 |
772 |
7 conducteurs |
||||||||
7x1.0 |
7/0.43 |
0.6 |
11.0 |
187 |
11.0 |
0.9 |
15.6 |
485 |
7x1.5 |
7/0.53 |
0.7 |
12.5 |
250 |
12.5 |
0.90 |
17.3 |
597 |
7x2.5 |
7/0.67 |
0.8 |
15.0 |
354 |
15.0 |
1.25 |
20.5 |
862 |
| 12 conducteurs | ||||||||
12x1.5 |
7/0.53 |
0.7 |
16.0 |
402 |
16.0 | 1.25 | 21.7 | 997 |
12x2.5 |
7/0.67 |
0.8 |
20.0 |
585 |
20.0 |
1.60 |
26.4 |
1421 |
19 conducteurs |
||||||||
19x1.5 |
7/0.53 |
0.7 |
19.0 |
597 |
19.0 |
1.60 |
25.6 |
1465 |
19x2.5 |
7/0.67 |
0.8 |
24.0 |
873 |
24.0 |
1.60 |
30.6 |
1837 |
Note : Autres tailles de conducteur & con igurations de base sont disponibles sur demande
